KDS溫補晶振電路版設計圖
來源：http://www.cuifesek.cn 作者：泰河電子技術部 2017年09月20
由于石英晶體諧振器是無源元件，它受電源電壓，環境溫度，電路配置，電路常數，電路板布線圖等的影響。 大致分為正常操作和異常操作兩種。 因此，在設計振蕩電路時，穩定可靠地振蕩晶體振蕩器是先決條件。 確認后，將對頻率精度，頻率可變量，調制度，振蕩開始時間，振蕩波形等以下項目進行調查。
.png)
.png)
.png)
設計晶體振蕩電路時，可能會出現各種故障癥狀。
例如，
實際設備的頻率精度非常嚴格，但不能在所需的頻率范圍內。
它是調節頻率的電路，但頻率不能調整。
約1/3或約3倍頻率出現正常頻率。
當電源被激活時，振蕩器的振蕩開始時間非常慢。
振蕩器不振蕩，或振蕩開始的時間長。
如癥狀。
因此，為了不引起這樣的癥狀，它必須被檢查，至少在上述振蕩電路的基本項目。在這里，如果你不需要為了解決這個問題癥狀振蕩器的規格變化，電路方面的措施，可以相對容易地實現。
然而，即使改善是有問題的癥狀，也有很多情況下，振蕩電路等特點，是不滿意，所以你可能要產生另一個問題，需要在我們公司考慮的電路。此外，關于該案件不能得到解決，即使試圖測量的情況下，這樣做的研究，在我們公司，如果有一個請求，謝謝你喜歡，你可以聯系我們的銷售代表泰河電子。
-

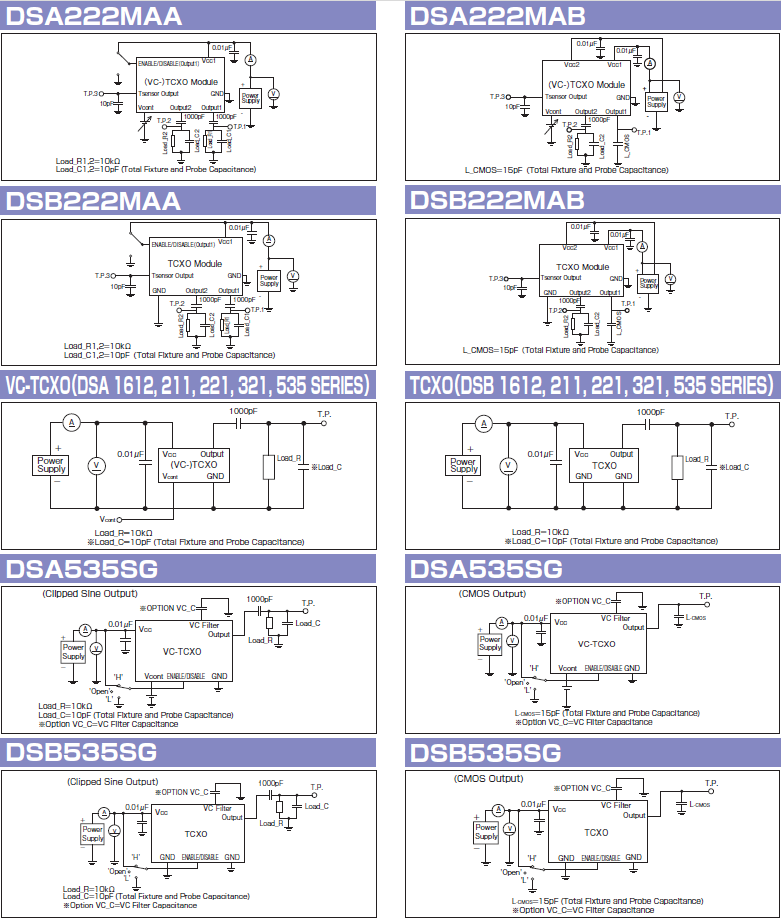

DSA222MAA晶振
-
DSA222MAB壓控溫補振蕩器
-
DSB222MAA溫補振蕩器
-
DSB222MAB溫補振蕩器
-
VC-TCXO(DSA***SDN/SP,535SC/SD)
-
TCXO(DSB***SDN/SP,535SC/SD)
-
DSA535SG晶振
-
DSA535SG晶振
-
DSB535SG晶振
-
DSB535SG晶振
-
DSA221SJ晶振
-
DSB211,221,321SJ
-

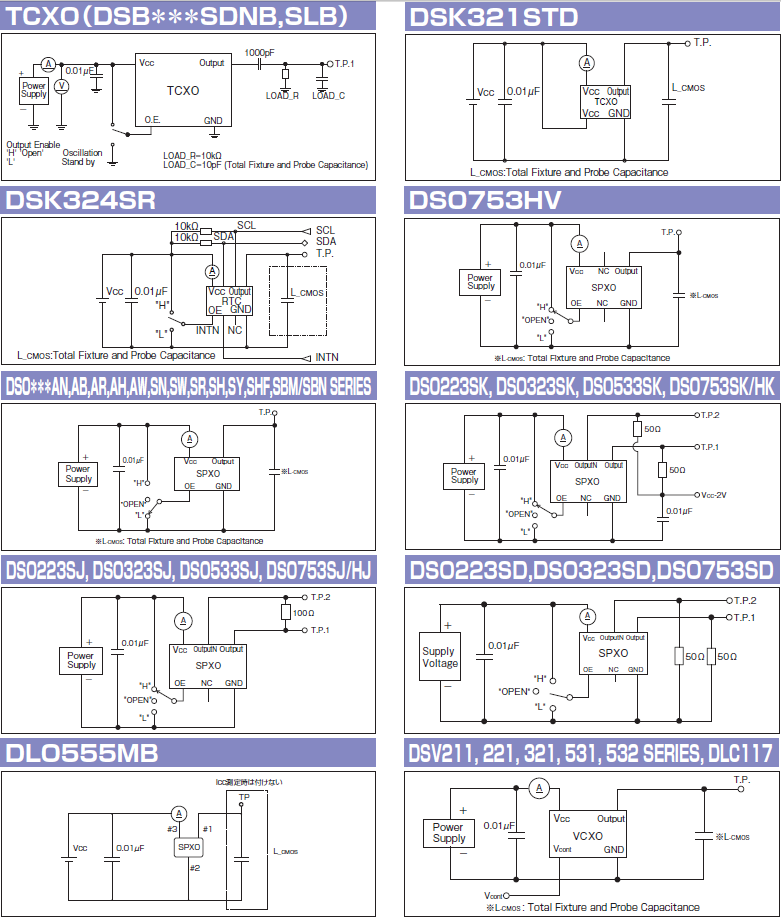

TCXO(DSB***SDNB,SLB)
-
DSK321STD
-
DSK324SR
-
DSO753HV
-
DSO***AN,AB,AR,AH,AW,SN,SW,SR,SH,SY,SHF,SBM/SBN
-
DSO223SK, DSO323SK, DSO533SK, DSO753SK/HK
-
DSO223SJ, DSO323SJ, DSO533SJ, DSO753SJ/HJ
-
DSO223SD,DSO323SD,DSO753SD
-
DLO555MB
-
DSV211, 221, 321, 531, 532 SERIES, DLC117
-

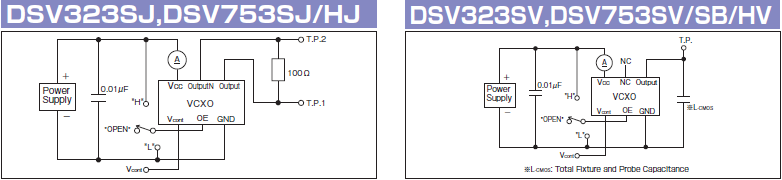

DSV323SJ,DSV753SJ/HJ
-
DSV323SV,DSV753SV/SB/HV
-

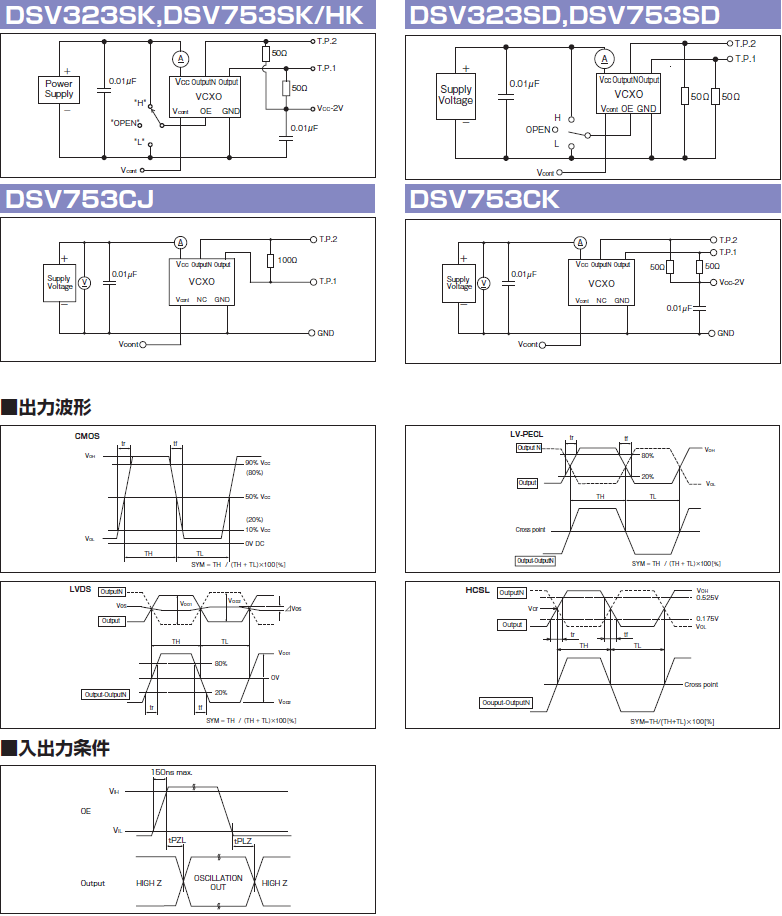

DSV323SK,DSV753SK/HK
-
DSV323SD,DSV753SD
-
DSV753CJ
-
DSV753CK
