X3S008000BK1H-U晶振,HSX321S晶振
來源：http://www.cuifesek.cn 作者：泰河電子晶振 2019年08月30
X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料
加高電子(H.ELE.)是晶振,石英晶振,有源晶振,壓控振蕩器頻率組件的專業制造商，目前所提供的石英晶振(Crystal)，石英晶體振蕩器(Oscillator)生產及銷售規模居全臺領先地位。成立于1976年，藉由與日本DAISHINKU（KDS晶振）株式會社的合作，引進日本精密制程、產品設計技術及講究的質量管理工法，進而累積扎實的研發能力。我們擁有廣泛的產品規格及客制化服務，應用范圍涵蓋日常消費產品 (如:網絡與通訊產品、智能家庭和個人計算機)、高階工業產品和車用電子。
X3S008000BK1H-U晶振,HSX321S晶振,加高晶振,HELE晶體
| Model Name 型號 | HSX321S晶振 |
| Original code 原廠代碼 | X3S008000BK1H-U |
| Device Name 產品名稱系列 | CRYSTAL(石英晶體) |
| Nominal Frequency 標稱頻率 | 8.000000 MHZ |
| LOAD CAPACITANCE(CL) 負載電容 | 20.0PF |
|
DRIVE LEVEL 驅動電平
|
10 uW |
| FREQUENCY TOLERANCE 頻率偏差 | 10ppm |
| Operating Temperature Range 工作溫度范圍 | -20~+70℃ |
| Storage temperature 儲存溫度 | -40~+85℃ |
| SHUNT CAPACITANCE(C0) 并聯電容 | 2.0pF max |
| FREQUENCY CHARACTERISTICS OVER頻率特性 | 10ppm |
| INSULATION RESISTANCE 絕緣電阻 | 500 Mohms min.at 100v DC |
| OVERTONE ORDER 泛音順序 | 基本 |
| SIZE 尺寸 | 3.2*2.5*0.7mm |

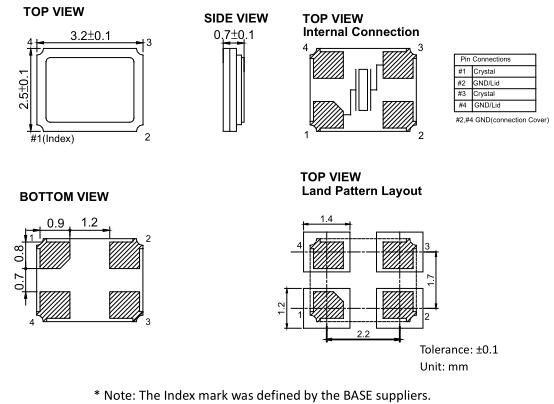

X3S008000BK1H-U晶振產品尺寸圖

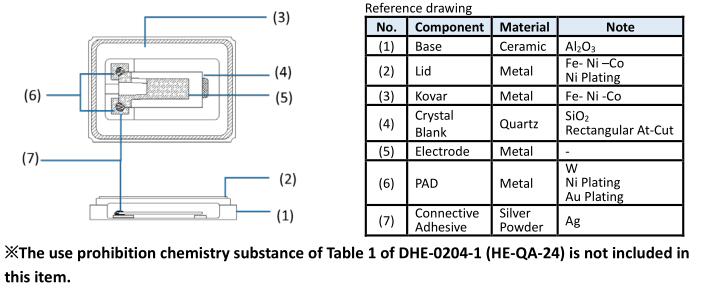

X3S008000BK1H-U晶振產品內部結構圖
關于X3S008000BK1H-U晶振產品安裝的注意事項

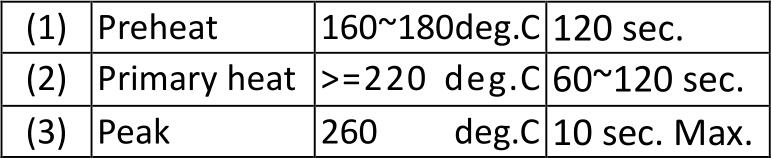

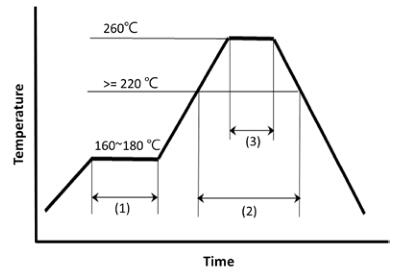

回流條件
X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料
X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料
請遵守我們建議的回流條件，并在2次內進行焊接。
手動烙鐵（示例）
位溫度：最大350℃，時間：最大3秒。 ，每個終端只應焊接一次。
安裝條件
我們的產品適用于大多數自動化SMT工藝。但是，我們強烈建議所有客戶在批量生產之前進行SMT取樣，以確保生產過程不會影響我們產品的性能和規格。
不建議使用涉及使用超聲波工藝的密封焊接和安裝程序，這將影響和/或損壞我們產品的內部特性。
安裝過程中的過度沖擊也會影響產品，我們強烈建議設置SMT條件以盡量減少這些條件。
如果存在PCB翹曲的可能性，我們強烈建議確保翹曲程度不會影響產品。
還請確保操作特性和/或焊接條件均符合我們產品的使用規范。
最終，上述所有情況的最壞情況將導致非振蕩的情況，但如果我們的產品以不適當的方式使用，也可能產生其他負面影響。
請注意，此類濫用情況及其相關質量問題不包含在我們的產品保修范圍內。
清潔條件
一般清潔解決方案可用于清潔我們的產品，但我們始終建議在批量生產過程之前進行測試。 不建議使用超聲波清潔程序，我們強烈建議首先評估其他形式的清潔。X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料
不合適的清潔可能會導致許多負面影響，例如產品表面損壞，產品變色，包裝腐蝕，包裝污染，標記不清晰等。請注意未包含未經處理的處理及其相關質量問題的案例不包括在內 在我們的產品保修。
