近年來，智能手機、平板電腦等高功能的移動產品開始普及，電腦功能的手機產品，這些簡便利用起來，我們的生活也發生了很大的變化。移動產品的高機能化伴裝有電子電路更大規模化，它的驅動的必要的電力及電池的尺寸也大起來了。因此裝有電子電路是大規模的高性能的同時，其尺寸更小型化被要求，使用電子零件也會更加的小型化和輕量化、低背化的需求高漲。本公司于2008年4月開始2016尺寸的SPXO。DSO 211 AR在需求來了，這一次1612尺寸的DSO 1612 AR開發，新的小型化成功了。產品尺寸的小型化伴隨，包裝內部布線空間很難確保。于是，包裝內部的啤酒數限制在最小布線圖案優化1612尺寸，可能了。并且，高精度加工技術來零件厚的薄型化進行了世界最薄*的0.50毫米，實現了。

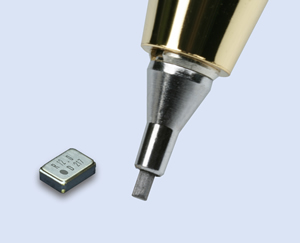

DSO 1612 AR外形尺寸為1.6××0.50 1.2 [毫米]世界最小*的石英振蕩器。特別是智能手機、平板電腦，小型媒體播放機，高音質小型耳機等，內置的電子電路所占空間很難確保的小型高功能的移動產品最適合。

容積是0.00096 ]和[ cc現行的2016尺寸（0.00230 [毫升）約67%小型化，封裝面積也1.92關于[ 2 ]毫米，2016尺寸（3.20 [毫米2）相比約40%變小，高密度封裝。

另外輸出周波數0.6 MHz～80 MHz，動作溫度范圍- 40℃～+ 85℃，本公司SPXO特征的耗電量低性能就相位噪聲特性的成功提高了。

DSO 1612 AR 1.6 V的低電壓驅動可能，完全無鉛化（無鉛）和歐洲的符合RoHS法令的環境性能也很出色的石英振蕩器。

■電気的特性

項目		記號	規格値	條件
出力周波數		fo	0.6～80MHz
電源電圧		Vcc	1.6～3.6V
周波數許容偏差		f_tol	±100～±20×10^-6 max.
消費電流		Icc	2.8mA max.	1.8V動作、無負荷時、80MHz
			4.2mA max.	2.8V動作、無負荷時、80MHz
			5.4mA max.	3.3V動作、無負荷時、80MHz
波形特性	波形対稱性	SYM	50±5%	(C-MOS?。保担穑曝摵蓵r) 0.5×Vcc　レベル
	立ち上がり時間	tr	5 ns max.	0.1×Vcc to 0.9×Vcc
	立ち下がり時間	tf	5 ns max.	0.1×Vcc to 0.9×Vcc
	0レベル電圧	V_OL	0.1×Vcc max.
	1レベル電圧	V_OH	0.9×Vcc min.

上記仕様は、標準仕様の一部です。この他の仕様、または特殊仕様については別途ご相談ください。

●石英振蕩器

周波數的基準源和高精度的水晶振動子廣泛被使用，不過，水晶振動子從周波數信號是為了得到振蕩電路有必要的。石英振蕩器，水晶振動子和振蕩電路的組合，一個包裝的東西。用人振蕩電路的準備，可以給予周波電源只數信號可以得到。

●啤酒

層壓結構的包裝的各階層的電子的連接，因此層垂直貫通孔的內側導體鍍金又填充而形成的。石英振蕩器主要水晶片IC，蓋子，外部端子連接使用。啤酒的上下兩端是啤酒更大的布線圖案需要，占地面積小，為了盡可能小孔徑要求。

●RoHS指令

Restriction明確the Use明確Certain Hazardous Substances in Electronic Equipment的略語。EU（歐盟）2006年7月1日開始實施的有害物質規制。電気電子機器的特定有害物質的含有禁止。限制對象的是使用鉛（Pb）、鎘（Cd（鎘），Cr 6 +（6價鉻）、汞（Hg），PBB（多溴聯苯），PBDE（多溴聯苯醚）的6物質。2002年11月EU（歐盟）的調解委員會中達成協議。
